ContourCAM v16

ContourCAM v16 - DesignCAD 3D Max v24 programhoz

A nettó 68.000 Ft (bruttó 86.360 Ft) a DesignCAD 3D MAX v24 árát is tatalmazza.

Mind a két program letölthető változat.

A DesignCAD 3D MAX v24-ről részletesebben ide kattintva.

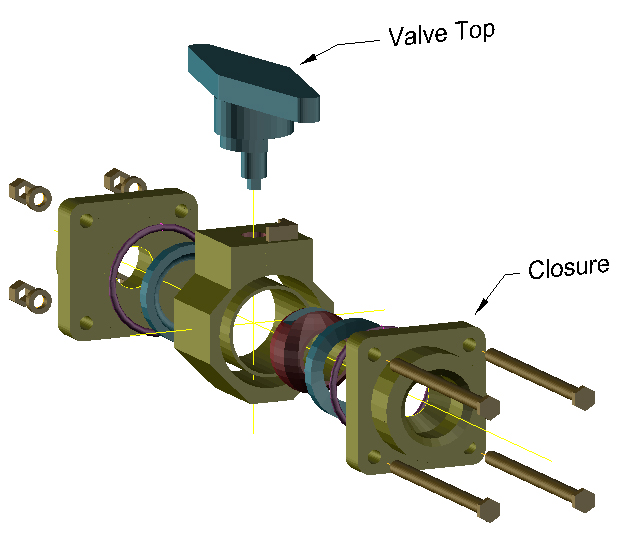

ContourCAM egy hatékony CAM rendszer, amelyet a DesignCAD 3D Max 14-24-hez fejlesztettek.  A DesignCAD menüi teljesen integrálják a ContourCAM-et, amely lehetővé teszi, hogy az alkatrész létrehozása után marás, fúrás és esztergálás műveleteket végezzen 2D és 3D-ben.

Gépi műveletek

Kontúrmarás

A kontúrozás eljárást alkalmazzák a kontúr egyik oldalának marásához. Elvégezheti a kontúrmarást nyitott vagy zárt geometriákon. A nyitott geometriáknál, meg kell adnia, hogy melyik oldalon kell marni. A zárt geometriáknál a ContourCAM meghatározza, hogy melyik a belső, és melyik a külső oldal.

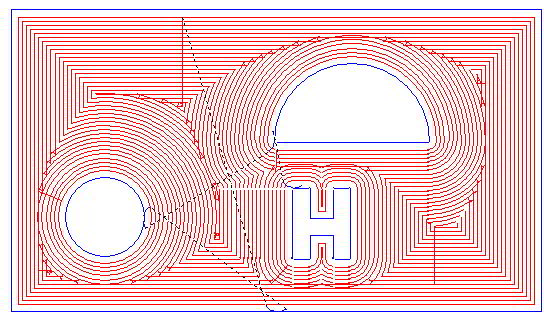

Zsebmarás

A zsebmarás távolítja el az anyagot egy zárt területről. Megadhat tetszőleges számú határt vagy szigetet; a megszorítás csak annyi, hogy a határolók és a szigetek zártak legyenek, és mindegyik szigetnek teljes egészében határvonalaiknak kell lennie. ContourCAM szerszámpályákat generál minimális gyors előtolással.

Fúrás

A fúrás folyamata lehetővé teszi, hogy gépi ciklust hívjon előfúráshoz, fúráshoz, menetvágáshoz stb.

Gravírozás

A gravírozás folyamatában NC kódot generálhat egy sima felületben abármely rajzon.

Vágás

A vágó pályák kialakításának folyamata során a vonalakat és íveket közvetlenül átalakíthatja az NC-programba. A kontúr vágás során a kontúr egyik oldalát kompenzálni lehet a vágofely átmérőjével. ContourCAM automatikusan generálja a be- és kivezetőket.

Szerszám könyvtárak

ContourCAM-nek három szerszám könyvtára van, egy a maráshoz, egy az esztergáláshoz, és egy a vágáshoz. Aktiválja a szerszám könyvtárat a maráshoz, hogy létrehozza a profilokat mindegyi szerszámhoz, pl. átmérő, kerekítés, hossz kompenzáció, a vágó magassága, maróorsó sebessége, és az előtolás.

Szeszámpályák és szimuláció

A DesignCAD rajzból könnyen készíthet szerszámpályát, amely majd az NC kódot generálja az NC editor használatához.

ContourCAM szimulátora megjeleníti a generált szerszámpályákat az NC kódokkal a ContourCAM editorból olvasva. Ellenőrzésképpen belenagyíthat kicsinyíthet, annak érdekében hogy az az eredmény jön ki, amit akart. Átlépegetheti mindegyik szerszámpályát, hogy megbizonyosodjon a CNC gép mozgásáról.

Posztprocesszorok

ContourCAMstandard posztprocesszorokat tartalmaz a legismertebb CNC gépekhez, de készíthet saját posztprocesszorokat, ha egyik se találkozik a saját gépének pontos igényével.

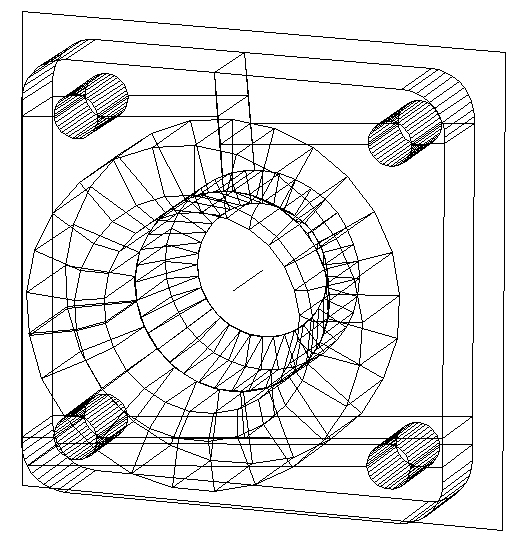

Snake programozási rendszer

Több CAD/CAM rendszer annak 3D funkcióin alapul, amellyel a felhasználó megrajzolhatja a 3D-ben az objektumait, de ez gyakran sok szakértelmet igényel a felhasználótól. Többféle stratégiát választhatunk a ContourCAM segítségével. Létrehozhat szinte bármilyen 3D-s objektumot csak 2D-ben dolgozva.  Ezt Snake programozásnak nevezzük.

ContourCAM Snake programozása a következőket ajánlja fel:

A befejező programok generálása 3D felületté.
A nagyoló programok generálása 3D felületté.
Az NC program sugárírányban mindennel kompenzálható a szármaróktól a golyómarókig. az alámarás ellenőrzésével.

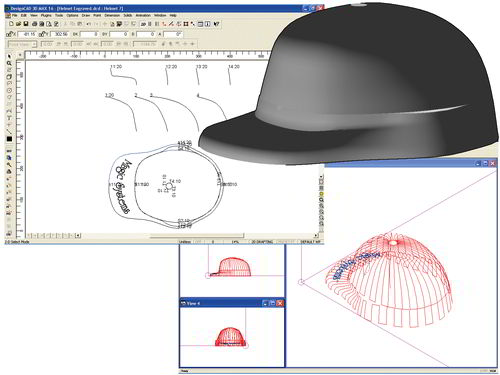

3D felületek gravírozása

DesignCAD 3D MAX rajzokat átalakítva mutatják a felszínt.
Generálható a ContourCAM’s Snake rendszerrel.

Soros kommunikáció

Az NC programot közvetlenül, könnyen egy kattintással elküldheti a CNC egységhez. Ha elküldte a  File in the Communication menübe, az információ elmentésre kerül egy fájlba, a kommentek eltávolításra kerülnek és a sorszámokat automatikusan hozzáadja.

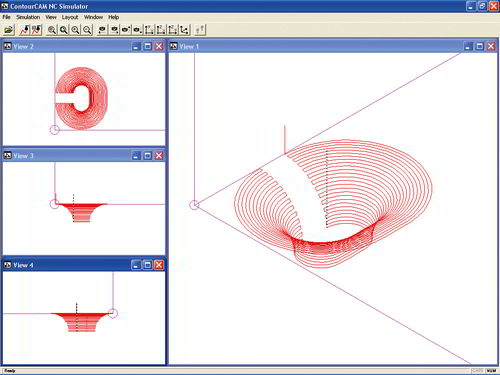

NC-Simulator

ContourCAM tartalmaz egy NC szimulátort, amely a CNC gép szerszámpályáit mutatja, vagy teljes egészében vagy lépésről lépésre felső, oldalsó és perspektíva nézetekben - azonos módon ahogy a rajzot a DesignCAD 3D MAX-ban megtekintheti.

Minimum rendszerkövetelmények:

• Microsoft Windows 98, ME, 2000, XP, Vista, 7 and 8
• Pentium II osztályú processor
• 256 MB RAM
• 250 MB szabad hely a merevlemezen

• 64 MB lapozó terület a merevlemezen

• Super VGA display 800x600

• DesignCAD 3D Max v14-24

DesignCAD 3D MAX v24 és ContourCAM demó letöltése:

30 napos díjtalan próbaverzió

Itt a Demó letöltése képre kattintva  - 30 napos próbaverzió letöltése regisztráció nélkül
